Rapido e lavoro

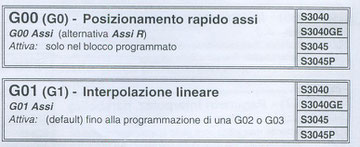

G00 rapido

G01 lavoro, truciolo

Definizione del tipo di movimento

Salvo diversa istruzione, la macchina esegue tutti i movimenti in lavoro, alla velocita' definita con l'ultimo valore "F" che e' stato programmato.

La diversa istruzione che fa muovere la macchina in rapido, si chiama G00 - movimento in rapido, e, salvo eccezioni, il movimento in rapido, avviene in moto rettilineo. (Esempio di una eccezione al moto rettilineo in rapido: nel passaggio da un foro all'altro quando si eseguono "fori su circonferenza" se la relativa opzione e' stata programmata).

La macchina va fatta muovere sempre in rapido nei movimenti nei quali non si produce truciolo.



G01X...Y... Interpolazione lineare: movimento in lavoro (facendo truciolo)

G02 ... Idem



Nota: nella programmazione sul controllo Selca, e' possibile sostituire G00 (o G0) ad inizio riga aggiungendo una "R" dopo le quote in XYZ, ed il movimento viene eseguito in rapido. Naturalmente e' possibile anche programmare con l'indicazione in ISO-standard di "G00".

G00X12Y35 oppure X12Y35R sono equivalenti.

Inoltre, sempre sul Selca, senza G00 o senza la R finale (p. es.: X20Y300Z50), la macchina si muove in lavoro.



Esempio: alcuni movimenti in lavoro ed altri in rapido.



...

G00Z50

G00X0Y30

G00Z1

G01Z-8

G00Z2

G00X120Y200Z50

...



Oppure, sul Selca:

...

Z50R

X0Y30R

Z1R

Z-8

Z2R

X120Y200Z50R

...

che ha gli stessi effetti.
